Bearing protection

ISOMAG: The ultimate bearing proctection device

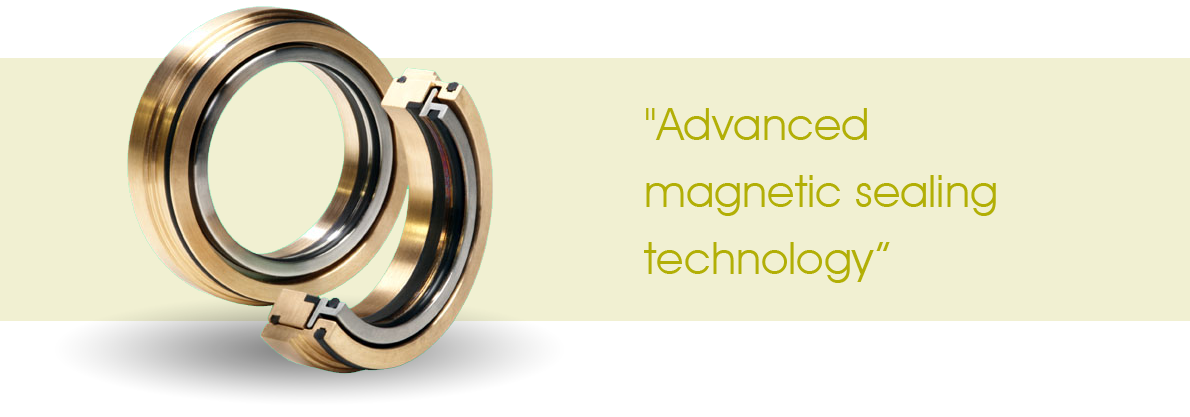

Isomag magnetic energy seals

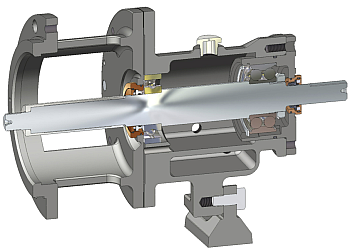

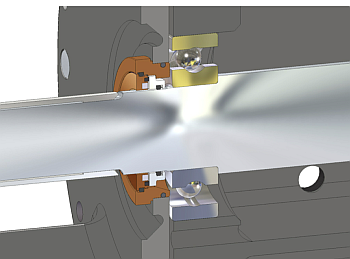

De cartridge seals van Isomag zorgen ervoor dat uw rotatieve toepassingen lekvrij blijven van olie en tevens beschermd worden tegen contaminaties.  De Isomag seals werken op het principe van ‘flat face’ oppervlakken van een rotor en een stator die aangetrokken worden door magneten. Deze oppervlakken zijn ontwikkeld om ook 100% droog te kunnen draaien zonder smering (indien men bv vet als smeermiddel gebruikt).

De Isomag seals ontwikkelen geen extra warmte, wel integendeel, door het unieke design zorgen ze ervoor dat de glijvlakken afkoelen. Deze seals zijn dan ook toepasbaar in vonkvrije omgevingen met de API attesten.

Deze worden toegepast op volgende rotatieve zaken:

• Pompen
• Elektrische motors
• Tandwielkasten
• Stoom turbines

• De Isomag seals werken in volgende posities:
• Horizontaal
• Verticaal naar boven
• Verticaal naar beneden

Zij kunnen op maat gemaakt worden volgens uw toepassing. We werken standaard in metrische maten, maar ze kunnen uiteraard ook in inch maten geleverd worden.

Types:

• ISOMAG MAGNUM S: Cartridge bearing seal voor hoge snelheden
• ISOMAG MAG P: Cartridge bearing seal voor diverse applicaties en een extra lange levensduur
• ISOMAG MAG PG: Cartridge bearing seal voor diverse applicaties met hoge viscose smeermiddelen en een extra lange levensduur
• ISOMAG MAG D: Cartridge bearing seal voor het beschermen van elektrische motors tegen extreme waterstralen of contaminaties van bv hoge drukreinigers.
• ISOMAG MAGNUM S STEAM TURBINE :  Deze seals zijn standaard ontwikkeld voor het afdichten van Elliot stoom turbines van verschillende uitvoeringen.
• ISOMAG MAGNUM S SUNDYNE: Deze seals zijn standaard ontwikkeld om bepaalde Sundyne pompen af te dichten aan de lagers.
• ISOMAG COOLING TOWER GEARBOX SEALS: Deze seals zijn ontwikkeld om koeltorens af te dichten.

Deze ‘flat face’ technologie van Isomag zorgt ervoor dat deze seals afdichten waar andere systemen falen.

Lip seal, oliekeerring, labyrinth, kortom conventionele systemen dichten af tot op een bepaald niveau.

De hierna genoemde zaken zijn 100% af te dichten met een ISOMAG seal en bv niet met een labyrinth:

• ‘Flooded’ applicaties. (Indien uw lagers volledig in de olie draaien)
• Olie mist
• Luchtvochtigheid uit de atmosferische zijde
• Stoom dampen

Voordelen:

• Hoge snelheden mogelijk
• Lange standtijden (6 jaar minimum)
• Geen as beschadigingen meer
• Makkelijk te installeren zonder bijkomende hydraulische pers

Bearing protection downloads
BS leaflet Cooling Tower Gearbox Seals	1 MB
BS leaflet ELLIOT Steam Turbine	1 MB
BS leaflet MAG-P V-7	2 MB
BS leaflet MAG-PG	2 MB
BS leaflet MAGNUM-D	1 MB
Bs leaflet MAGNUM-S Steam Turbine	3 MB
BS leaflet MAGNUM-S	1 MB
BS leafletSundyne Gearbox Seals	1 MB
Toepassingsformulier
Toepassingsformulier Isomag NL	113 kB
